引水枢纽工程是一个以灌溉为主的水利枢纽工程。引水枢纽采用一字型拦河闸式渠首 , 建筑物由左向右依次布置有 3 孔进水闸、2 孔冲沙闸、3 孔泄洪闸 , 冲沙闸在泄洪闸下游 , 通过左侧 90 m 长、8.5 m 宽的平坡冲沙槽连接。枢纽设计洪水流量 363.5 m3/s, 校核洪水流量 559 m3/s, 设计引水流量 45 m3/s。

根据工程经验、目前施工技术水平和坝坡稳定计算,上坝上、下游坝坡均采用1∶2.25。坝坡采用C25混凝土面板护坡,板下铺设滤水无纺布。

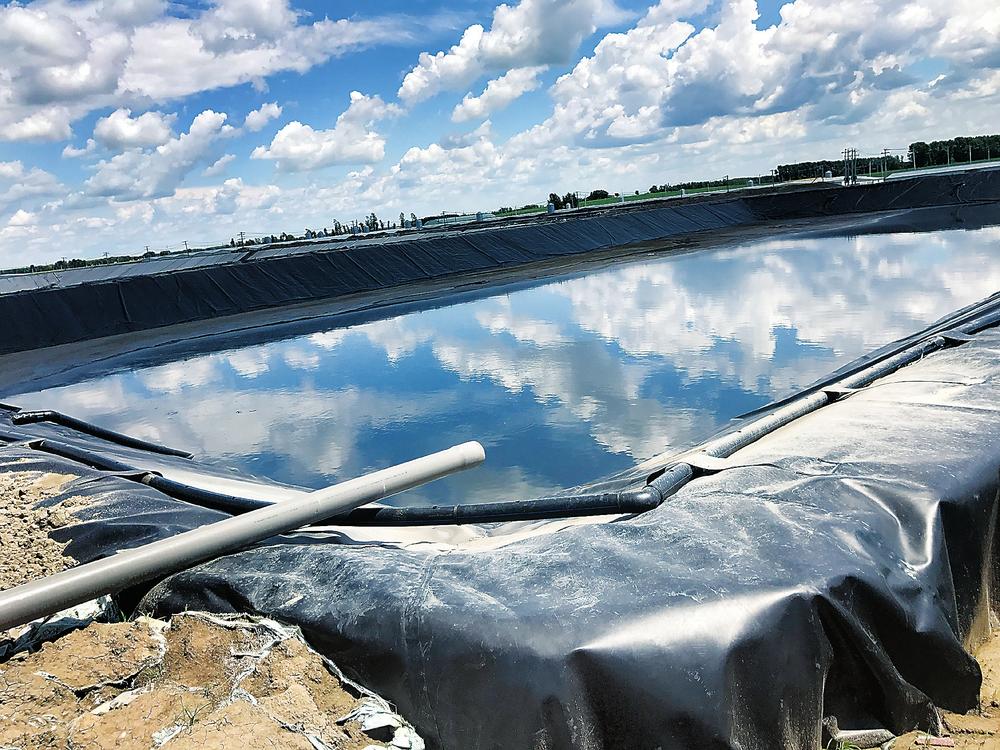

下坝上游坝坡采用1∶2.25,下游坝坡采用1∶2。上游护坡采用C25混凝土面板护坡,防渗黄瓜视频APP下载地址膜位于护坡板下,采用两布一膜,膜上膜下分别铺设5cm厚的砂浆垫层和10cm砂保护层。混凝土面板与地基接触部位设混凝土齿墙作为护坡板基础,齿墙下部设置厚0.8m的C20砼防渗墙深入泥岩内。下游护坡采用0.5m×0.5m预制网格梁护坡。
