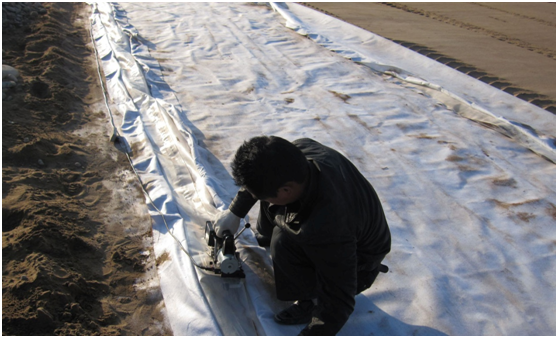

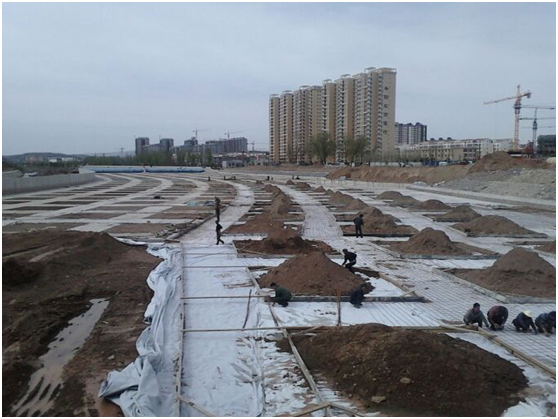

黄瓜视频APP下载地址膜施工焊接方法有电热锲、热熔挤压、高温气焊等焊接方法，其中电热锲焊接应用较广。那么黄瓜视频APP下载地址膜焊接过程中发生断裂的原因是怎样的呢？ 热锲焊机进行焊接黄瓜视频APP下载地址膜发生断裂的原因 产生这种现象的原因，有着不同的说法，有的认为是由接缝边缘的集中应变引起的，其中包括在接缝边缘产生擦痕；有的认为焊接高温对接缝边缘部位产生影响，这种影响包括厚度的减薄、材料的硬化。而有的认为，热锲体高温对接缝边缘部位产生硬化作用，使强度增加，而上下片膜材经热锲熔化部位实际上有可能不严格重合，处在重合区外面极小的一部分成为薄弱带，断裂首先从该处发生，强度小于原材料，约为原材料的85%~95%。 而严格重合的接缝，尽管断裂处仍发生在接缝边缘处，但由于经高温硬化，其强度约大于焊接前的5%~15%，延伸率有所降低。 热锲焊机进行焊接黄瓜视频APP下载地址膜发生断裂的原因 断裂破坏大多发生在紧靠焊接接缝的非焊接部位。我国普遍采用热锲焊机进行焊接施工，许多工程的现场取样测试表明，大多数断裂也发生在焊缝边缘的非焊接部位，准确地说，是紧靠焊缝的部位。这表明，尽管国内外采用焊机的型号和性能有所不同，采用的焊接参数也不相同，各地的气候环境更有差异，但破坏的现象基本相同。
